ネイルプレートトラス

ネイルプレートトラス

トラスとは


構造の安定を図る三角形構造

三角形をひとつの単位として組み込んだ構造型式のことです。
三角形は力学的に安定した形状で、これを応用したトラスは、強度が安定し、軽くて丈夫な構造を実現できます。
トラス構造は木質トラスだけでなく、鉄塔や橋などいろいろな材料のものがあり、身近な場所に存在する技術です。

ネイルプレートトラスとは

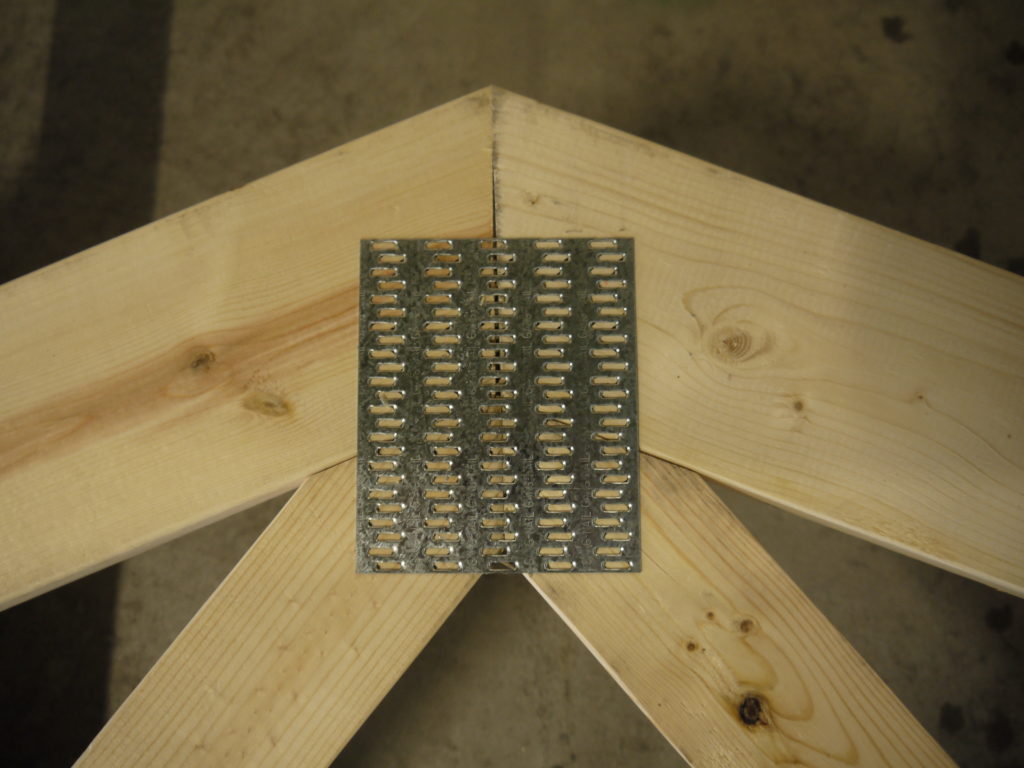

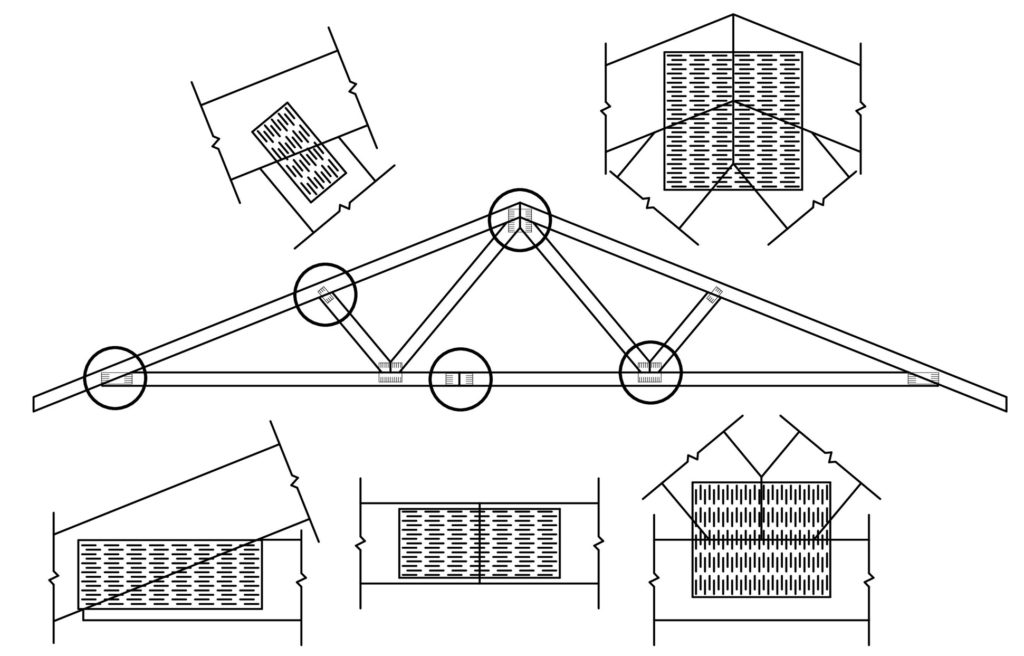

トラス構造を木材で構成させる木質トラスにおいて、接合部に「ネイルプレート」を用いるトラス。この「ネイルプレート」は「メタルプレートコネクター(MPC)」や「メタルガセットプレート」とも呼ばれています。薄い金属の板をプレス加工で打ち抜き、生け花で使用する剣山状に加工されたものです。これを木材へ圧入することによって接合部を構成します。

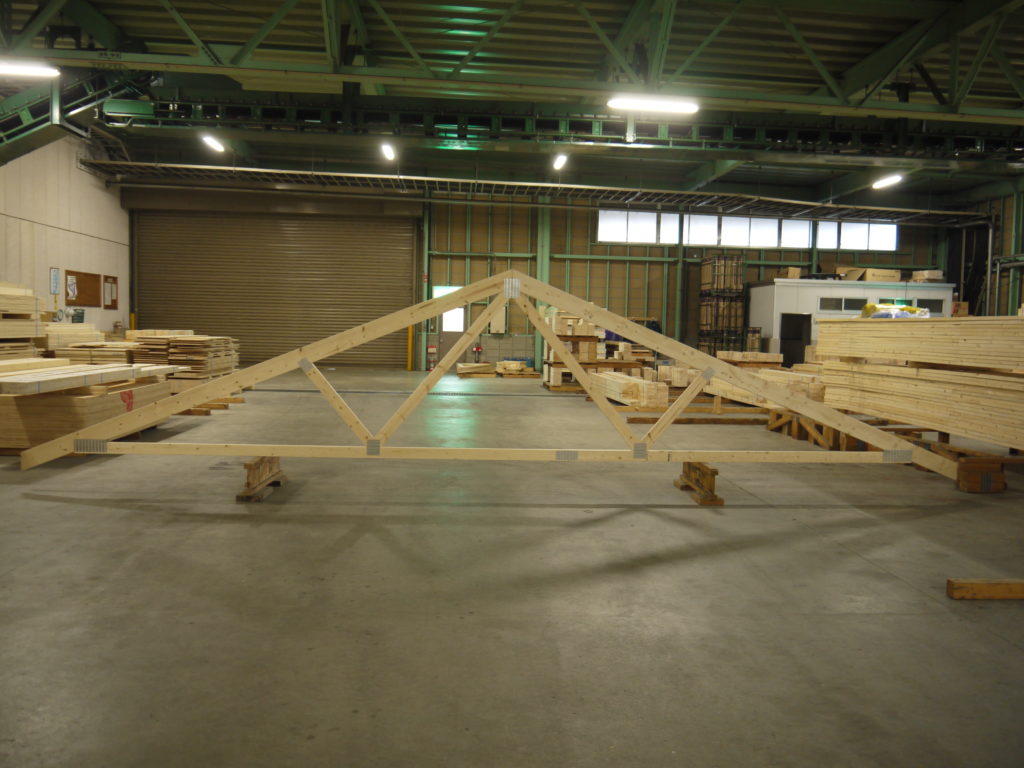

プライムトラスのギャングネイルトラスとは


高品質・高性能の「ギャングネイルトラス」

「ギャングネイルトラス」とは、ネイルプレートに「ギャングネイル」を用いた木質トラスです。通常、枠組壁工法(ツーバイフォー工法)用製材のSPF材を使用していますが、ご要望により国産材としてスギ材やヒノキ材を使用することも可能です。

当社プライムトラスは、ギャングネイルトラスの長所をふまえ、高品質・高性能の木質トラスをお届けしています。

トラスシステムのメリット

トラスシステムを木造建築に用いることで容易に、工期短縮、コスト削減、大空間の実現をもたらします。また、ギャングネイルトラスは構造計算に基づいて製作された構造材であるエンジニアリングウッドですので、安心、安全な木造建築へと導いていきます。

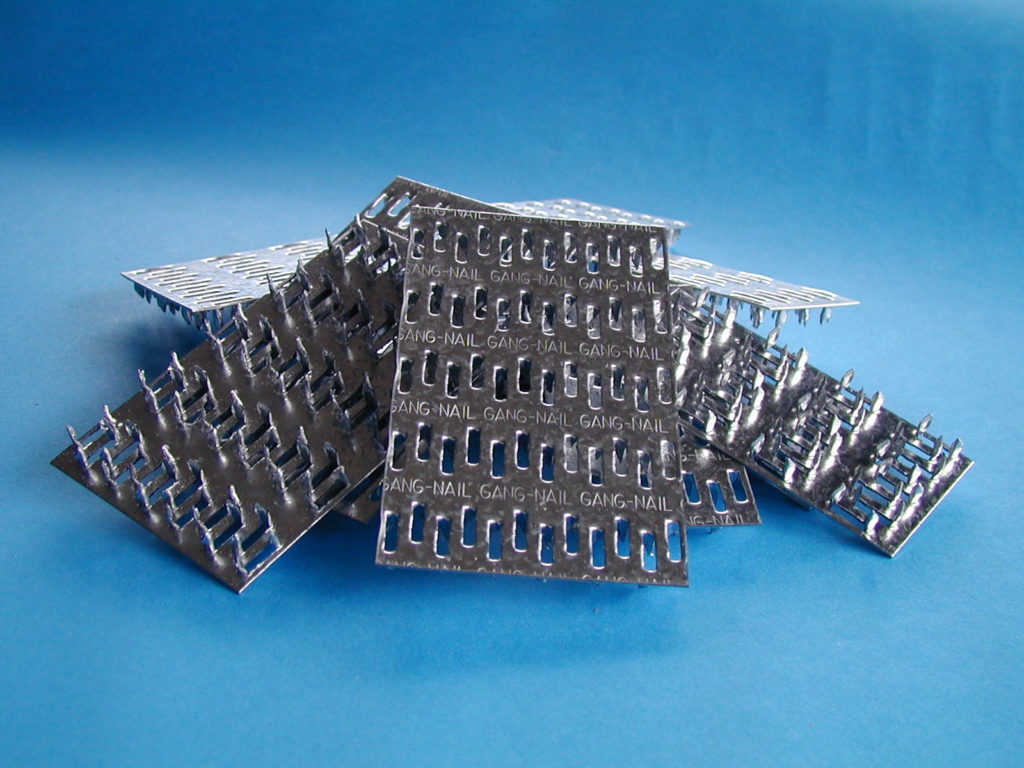

ギャングネイル(GANG-NAIL)

「ギャングネイル」は、米国で生まれた木材緊結金物であるネイルプレートで、溶融亜鉛めっき鋼板を使用しています。『集団の釘』という意味で、木材と木材を確実につなぎとめ、耐久性、精度、安定感にすぐれた木質トラスを形成します。

ギャングネイルの種類

呼称・厚さ・めっき付着量
GNQ・0.92mm・275g/㎡
GN80・1.23mm・275g/㎡
GN80-Z600・1.23mm・600g/㎡

木材について

木質トラスには主に、北米産の枠組壁工法用製材(ディメンションランバー)を使用します。
ディメンションランバーは、「枠組壁工法構造用製材の日本農林規格(JAS規格)」により規定されています。強度にすぐれた乾燥材で、4面プレーナー、面取り加工仕上げされた、軽くて扱いやすい木材です。樹種は、SPF(スプルース/Spruce・パイン/Pine・ファー/Fir)で、トウヒ・マツ・モミ系統の混合樹種。加工性に富み、重量比強度(比重あたりの強度)が高いという共通した特性があります。これらは樹種混生の形で生育されており、北米ではSPFという樹種群として扱われています。

ギャングネイルトラスの法的根拠

従前、ギャングネイルを用いた木質トラスについては、旧建築基準法第38条の認定(昭和48年取得)で対応していました。しかし、2000年(平成12年)6月の建築基準法の改正にともない、2年間の移行措置期間の後、2002年(平成14年)6月から認定不要(完全オープン)となりましたが、認定時に行われた技術的な評価に基づく許容耐力等は、構造計算にあたって引き続き有効なものとして取り扱われています。

旧建築基準法第38条認定

建設省東住指発第190号
名称:メタルプレートコネクター(ギャングネイル)を用いた木造トラス
建設省東住指発第189号
名称:メタルプレートコネクターギャングネイル(GNQ)を用いた木造トラス
建設省東住指発第542号
名称:メタルプレートコネクター(ギャングネイル)を用いた枠組壁工法平行弦トラスの床システム
建設省東住指発第491号
名称:マイテックPOSI-STRUTを用いた木造床トラス
